طراحی قطعات ماشین و روند طراحی قطعات صنعتی
طراحی قطعات ماشین یکی از مهمترین مراحل در ساخت تجهیزات و ماشینآلات صنعتی است. یک قطعه صنعتی باید علاوه بر داشتن شکل و ابعاد مناسب، توانایی تحمل نیرو، فشار، دما و شرایط کاری موردنظر را نیز داشته باشد. به همین دلیل، طراحی قطعات صنعتی یک فرآیند مهندسی است که از بررسی نیازهای اولیه آغاز شده و تا تهیه نقشه ساخت، انتخاب مواد، تحلیل مهندسی و تولید قطعه ادامه پیدا میکند.
در این فرآیند، مهندس طراح ابتدا عملکرد قطعه و شرایط کاری آن را بررسی میکند و سپس با استفاده از محاسبات مهندسی و نرمافزارهای طراحی، مناسبترین ساختار را برای قطعه انتخاب میکند.
فرآیند طراحی محصول
- ۱. بررسی نیازها و شرایط کاری قطعه
- ۲. انجام محاسبات مهندسی
- ۳. انتخاب مواد اولیه
- ۴. مدلسازی سهبعدی قطعه
- ۵. تحلیل و بررسی طراحی
- ۶. تهیه نقشه ساخت
- ۷. انتخاب روش تولید
۱. بررسی نیازها و شرایط کاری قطعه
اولین مرحله در طراحی، مشخص کردن وظیفه قطعه و شرایطی است که در آن کار خواهد کرد. میزان نیرو، فشار، سرعت، دما، تعداد سیکلهای کاری، عمر مورد انتظار و محدودیتهای ابعادی از جمله عواملی هستند که باید در ابتدای پروژه مشخص شوند.
برای مثال، در طراحی یک سیلندر هیدرولیک باید فشار سیستم، نیروی موردنیاز، طول کورس، سرعت حرکت و شرایط محیطی مشخص شود. این اطلاعات مبنای انجام محاسبات و انتخاب ابعاد اولیه قطعه قرار میگیرند.
۲. انجام محاسبات مهندسی
پس از مشخص شدن شرایط کاری، محاسبات مربوط به طراحی انجام میشود. هدف از این مرحله، تعیین ابعاد مناسب قطعه و اطمینان از مقاومت آن در برابر بارهای واردشده است.
در طراحی قطعات ماشین، مواردی مانند تنش، تغییر شکل، خستگی، کمانش، سایش و ضریب اطمینان میتوانند مورد بررسی قرار گیرند. نتایج این محاسبات مشخص میکنند که هر بخش از قطعه چه ابعادی داشته باشد و چه مادهای برای ساخت آن مناسبتر است.
۳. انتخاب مواد اولیه
انتخاب جنس مناسب یکی از عوامل مهم در طراحی قطعات صنعتی است. جنس قطعه باید متناسب با شرایط کاری و روش تولید انتخاب شود. استحکام، سختی، مقاومت در برابر سایش و خوردگی، دمای کاری، وزن، قابلیت ماشینکاری و هزینه تولید از جمله عواملی هستند که در انتخاب مواد مورد توجه قرار میگیرند.
برای مثال، در یک سیلندر هیدرولیک ممکن است برای بدنه، میله پیستون و سایر اجزا از مواد متفاوتی استفاده شود؛ زیرا هر بخش وظیفه و شرایط کاری خاص خود را دارد.
۴. مدلسازی سهبعدی قطعه
پس از انجام محاسبات اولیه، مدل سهبعدی قطعه در نرمافزارهای مهندسی طراحی میشود. نرمافزارهایی مانند SolidWorks، CATIA و Siemens NX از ابزارهای پرکاربرد در طراحی قطعات و ماشینآلات صنعتی هستند.
در این مرحله، ابعاد و شکل قطعه بهصورت دقیق مشخص شده و در صورت وجود چند قطعه، مجموعه کامل نیز مدلسازی و بررسی میشود.
مدل سهبعدی علاوه بر نمایش هندسه قطعه، امکان بررسی نحوه مونتاژ، تداخل قطعات و اصلاح طراحی پیش از شروع فرآیند تولید را فراهم میکند.
۵. تحلیل و بررسی طراحی
در پروژههای صنعتی، مدل طراحیشده ممکن است تحت تحلیلهای مهندسی قرار گیرد. تحلیل اجزای محدود یا FEA یکی از روشهای رایج برای بررسی رفتار قطعات در شرایط مختلف بارگذاری است.
با استفاده از تحلیل مهندسی میتوان محل تمرکز تنش، میزان تغییر شکل و نقاط بحرانی قطعه را شناسایی کرد. در صورت وجود مشکل، طراحی پیش از ساخت قطعه اصلاح میشود. این مرحله میتواند از هزینههای ناشی از ساخت نمونههای ناموفق و خرابی قطعه در زمان بهرهبرداری جلوگیری کند.

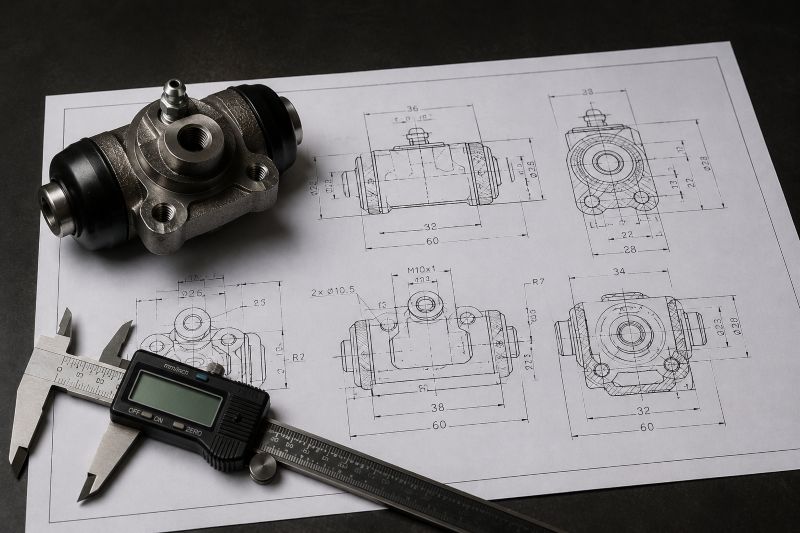

۶. تهیه نقشه ساخت
پس از نهایی شدن مدل سهبعدی، نقشه مهندسی قطعه تهیه میشود. نقشه ساخت اطلاعات لازم برای تولید و کنترل قطعه را در اختیار واحد تولید و بازرسی قرار میدهد.
ابعاد، تلرانسها، جنس قطعه، زبری سطح، عملیات حرارتی، پوششهای موردنیاز و سایر مشخصات فنی در این نقشه درج میشوند.
در قطعات دقیق، تعیین صحیح تلرانسها اهمیت زیادی دارد؛ زیرا حتی اختلافهای کوچک در ابعاد میتوانند باعث ایجاد مشکل در مونتاژ یا عملکرد قطعه شوند.
۷. انتخاب روش تولید
روش ساخت قطعه نیز باید در مرحله طراحی مورد توجه قرار گیرد. با توجه به جنس، ابعاد، تعداد تولید و دقت موردنیاز، فرآیندهایی مانند تراشکاری، فرزکاری، بورینگ، سنگزنی، ریختهگری، فورج و عملیات حرارتی میتوانند مورد استفاده قرار گیرند.
یکی از اصول مهم در طراحی صنعتی، در نظر گرفتن قابلیت تولید قطعه از همان مراحل اولیه طراحی است. طراحی یک قطعه باید بهگونهای باشد که علاوه بر عملکرد مناسب، امکان تولید اقتصادی و کنترل کیفیت آن نیز وجود داشته باشد.
